K频段16通道双面发射SIP模块

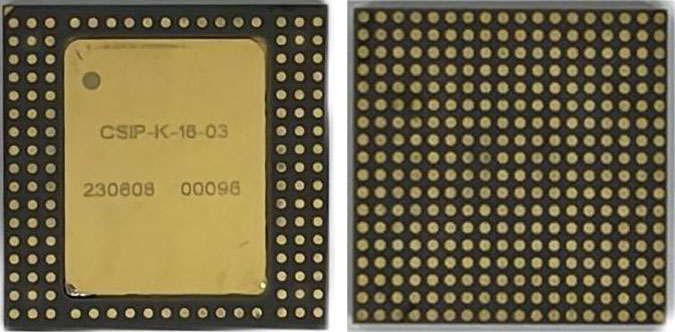

CSIP-K-16-03为K频段4波束输入，4波束输出的发射组件,能够实现6bit移相、4bit衰减以及放大功能。组件核心芯片选用的是1个16通道的移相、衰减多功能芯片个4个功率放大器芯片，直接集成在多层陶瓷基板上，大幅减小了无源器件和网络占用的面积。组件的基板为多层陶瓷，采用双面植球形式，其中射频输入、控制及供电接口位于组件的底层，通过500微米铅锡球和网络转接板进行焊接；射频输出接口位于顶层，通过400微米铅锡球与天线板进行焊接。
